本文以某客户大型ISE集群部署及迁移项目为基础，提炼通用的部署方案、测试经验与实施方法，适用于开展相关项目，核心是实现从旧版ISE中型架构到新版大型异地冗余架构的平稳升级，保障大规模网络设备与终端的认证授权业务稳定。

一、项目核心背景与需求

1. 现状痛点：某客户全国数十个site，需支撑超一万余台设备 Tacacs 认证、15 万台终端 Radius 认证，原有ISE2.6版本已停止服务，硬盘空间不足无法满足180天日志存储，集中冗余架构无法匹配业务发展。

2. 升级目标：部署 ISE3.3（补丁4）集群，将集中冗余优化为异地冗余，升级为大型部署架构，支撑 Tacacs 并发1万台设备、Radius 并发15-20万台终端，实现 802.1X、MAB、Guest Portal等认证服务。

3. 核心需求：新老系统切换无业务中断，需提前完成软硬件兼容性、切换方案评估，搭建全量测试环境模拟切换流程，规避生产环境故障风险。

二、大型ISE集群部署关键考量因素

(一) ISE 节点角色与部署规模

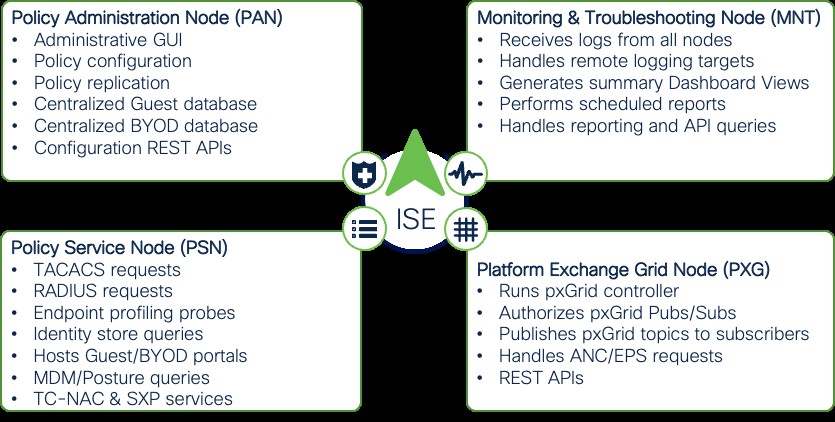

ISE 节点支持物理机、虚拟机、云实例部署，可混合搭配，核心角色及功能为：

1.   PAN（策略管理节点）：负责配置管理、策略复制、集中式访客 / BYOD 数据库及管理 GUI；

2.   MNT（监控与故障排除节点）：接收全节点日志、生成仪表板、运行计划报告、处理 API 查询；

3.   PSN（策略服务节点）：处理 RADIUS/TACACS 请求、托管认证门户、处理 MDM / 合规性查询，支持 2-50 个节点；

4.   PXG（平台交换网格节点）：运行 pxGrid 控制器，处理设备间数据交互与订阅发布。

大型部署最多支持 54 个节点（2PAN+2MNT+≤50PSN+≤4PXG），单部署最大支持200万活跃终端。

(二) 多 ISE 部署拆分场景

当单部署无法满足需求时，需拆分独立部署，核心场景包括：活跃终端超 200 万；PAN 与其他节点网络延迟超 300ms（需异地部署或拆分）；需按安全需求分离访客网络、按协议分离RADIUS/TACACS服务，或搭建独立灾备部署。

(三) 活跃终端与网络位置规划

1. 活跃终端：指网络中同时在线的终端，决定 License 消耗与 PSN 性能，RADIUS 会话异常终止时，ISE 将在 4 天后释放 License；

2. 位置规划：建议将 ISE 节点集中至区域数据中心，通过负载均衡优化可用性，确保 PSN 与 PAN 延迟≤300ms；若分支无备用广域网，可本地部署节点以保障本地可用性。

(四) 网络访问与认证协议影响

1. 网络访问方式：有线终端会话长、负载小；无线终端因漫游/休眠，认证负载是静态终端的 3-10 倍；VPN 终端会话较长但重连频繁；私有 5G 为 ISE3.2 新特性，适用于移动物联网设备。配置错误的终端会导致认证负载激增 100-1000 倍，需提前规划峰值容量。

2. 认证协议：主流为 EAP 系列（PEAP、TEAP、EAP-TLS 等），单 PSN 每秒处理认证次数受协议加密复杂度、外部身份存储延迟影响，从个位数到超 1000 次不等，需按终端分布与协议类型估算负载。

三、大型ISE集群架构演进通用思路

(一) 架构升级核心原则

从原有集中式架构升级为异地冗余分布式架构，将 PAN、MNT 主备节点分离部署在不同区域，PSN 按园区分布式部署，实现管理、监控、业务服务的异地容灾，规避单区域故障导致的整体服务中断。

(二) 架构演进三阶段

1. 现状阶段：中型架构，PAN/MNT 主备复用节点集中在一个区域，3 台 PSN 分布在三个园区，管理与业务节点未分离，风险抗性低；

2. 中间阶段：新增 7台 ISE 节点搭建 3.3 集群，1台 ISE3.1 作为配置中转，PAN、MNT主备节点独立部署并实现异地冗余，三个园区各保留 1台 PSN，新老集群并存对外提供服务，完成全量测试后逐步切换设备指向到新ISE集群；

3. 最终阶段：所有网络设备的 RADIUS/TACACS 指向新集群，观察 2 个月无异常后，下线旧 ISE 集群，仅保留新 3.3 集群，实现异地冗余的大型部署架构。

(三) 设备规划核心要求

按角色分配硬件资源，虚拟化部署需满足vCPU、内存、硬盘最低配置，主备节点配置一致，PSN 按园区业务负载适配；提前规划所有节点的生产 IP、网关、NAT 地址、域名，做好 DNS A记录配置。

四、ISE 集群测试环境验证通用方法

(一) 测试环境搭建

1. 核心架构：复现现网 ISE2.6 集群，部署单台 ISE3.1 作为配置中转，搭建 ISE3.3（补丁 3）集群作为测试目标，涵盖华为/华三接入交换机、华为/华三/思科无线控制器（9800、Aironet）等95%以上现网 NAD 设备；

2. 配套服务：部署 AD、DNS、NTP、Syslog等配套服务器，模拟生产环境的网络与认证体系。

(二) 核心测试项目

覆盖配置迁移、License 注册、配置比对、业务认证、模拟切换、MAC 地址导入六大类，核心验证配置兼容性、License 有效性、设备认证功能、新老切换平滑性。

(三) 关键测试细节

1. License 注册测试：验证 Direct HTTPS、SLR、SSM On-Prem 三种方式，SLR 支持离线注册但 License 消耗较高（主备 PAN 建议 4:1），SSM On-Prem 需本地搭建 License 服务器，适合完全离线环境，需每月同步 License，单账户最大支持 25000 个 License；

2. 配置比对测试：用 Beyond Compare 对比 ISE2.6 与 3.3 的配置文件，核心差异为 3.3 新增字段、RADIUS KEY 加密、默认授权 Profile 修改、新增 5G 条件等，MAC 地址与设备配置的细微差异多由现网配置变更导致，需同步修正；

3. 模拟切换测试：针对不同品牌NAD设备，分别验证 RADIUS/TACACS 切换流程，核心原则为先配备节点、再删原节点、最后配主节点，确保切换过程中终端不重认证、业务无中断；切换后通过设备命令与 ISE Live Log 验证认证节点指向正确性，观察计费会话与丢包情况；

4. MAC 地址新增对比导入：导出新旧系统 MAC 地址与身份组数据，过滤无效组（profile/unknown/空白），对比找出增量 MAC，将新增项导入 ISE3.3，确保终端认证身份匹配。

五、大型ISE集群实施阶段通用流程

(一) 新ISE集群部署

1. 资源与前置准备

虚拟化资源：按角色分配 vCPU（40 核）、内存（96G）、硬盘（300-2400G），ESXI 版本≥6.7；

软件准备：ISE3.3镜像、补丁、ISE3.1 过渡版本镜像，提前上传至园区文件服务器；

基础信息：规划 IP、网关、域名、DNS/NTP 地址，配置系统与 Web 界面账号，打通节点间及与配套系统的路由与防火墙策略；

配置备份：导出旧ISE2.6 的 Configuration 和 Operational 文件，用于配置迁移。

2. 核心部署步骤

安装7台ISE节点，验证节点间域名互通与 NTP 同步正常；

导入签名证书，节点间互相添加至受信任证书库；

在主 PAN 配置集群，将备 PAN、主备 MNT、各园区 PSN 依次加入，完成分布式集群部署；

配置迁移：将 2.6 配置文件导入 3.1 过渡节点，导出后再导入 3.3 主 PAN；Operational 文件经 3.1 中转后导入 3.3 主 MNT（日志会有少量损失）。

(二) ISE与各系统对接

完成集群部署后，对接核心配套系统，实现全功能可用：

1. 加入 AD 域：实现用户身份统一认证；

2. 加载 License：通过代理服务器对接 CSSM，填写代理地址与 Registration Token，选择 HTTPS Proxy 方式获取；

3. 对接 SMS/SMTP：配置 SMS 网关实现短信通知，配置 SMTP 服务器实现告警邮件与访客账户密码发送，支持 TLS/SSL 加密与密码认证；

4. 对接日志服务器：将 MNT 节点与 ELK 对接，实现日志实时同步与长期存储；

5. 配置备份仓库：搭建 FTP 服务器作为 Repository，实现配置与操作文件的自动备份。

(三) ISE业务测试

验证集群功能性与冗余性，为生产割接做准备，测试覆盖所有现网 NAD 设备与认证类型：

1. 功能性测试：分别验证 Tacacs设备登录认证、RADIUS 有线 / 无线 802.1X/MAB 认证、Guest Portal 访客认证，确保所有认证服务正常；

2. 冗余性测试

PAN：主PAN故障需手动切换备PAN，短暂中断管理功能，不影响 PSN业务；备 PAN 故障无影响；双PAN故障管理功能中断，业务正常；

MNT：主 MNT 故障 5 分钟后，PAN 自动指向备 MNT，备 MNT 不主动升主，恢复后主 MNT 重新接管；双 MNT 故障日志存储中断，业务正常；

PSN：单园区主 PSN 故障，设备自动切换至备 PSN，已认证终端无影响，正在认证终端短暂失败后自动重连；三 PSN 全故障，已认证终端正常，新认证失败（无逃生配置）。

(四) 园区生产环境变更与验证

按园区逐步切换，单园区完成后再进行下一个，确保故障范围可控，核心流程为：

1. 割接前准备：对比并导入该园区 MAC 地址增量、NAD设备增量；准备设备配置脚本，部署自动化工具；验证本地账号可用性，确保故障逃生通道；

2. 分步变更：先测试非关键业务设备，再通过自动化脚本切换全园区接入交换机，手工切换无线控制器与核心/汇聚/防火墙等非接入设备；最后测试 PSN冗余性，通过防火墙阻断验证节点自动切换；

3. 变更验证：切换后验证RADIUS/TACACS认证正常，设备指向新PSN，终端无掉线、无重认证，业务无感知；

4. 回退机制：每一步操作后若出现故障，立即回滚配置（单设备问题单独回滚，大批量问题批量回滚），通过 ISE Live Log与设备日志排查原因（如地址配置错误、防火墙策略阻挡、MAC 地址未同步）。

(五) 旧ISE集群下线

所有园区切换完成后，持续观察 2个月，确保新集群无业务故障、旧集群 Live Log 无任何认证/授权/审计日志，确认无业务依赖后，正式下线旧ISE2.6 集群。

核心总结：大型 ISE 集群部署及迁移的核心是异地冗余架构设计、全量测试模拟、按园区分步切换、全程故障回滚，需重点关注节点角色分离、配置兼容性、NAD 设备切换平滑性，同时做好 License 规划、日志存储、配套系统对接，确保从旧架构到新架构的无中断升级，支撑大规模网络的认证授权需求。
